中文  |  English
技术专区
相关资讯
当前位置:首页 » 技术专区 » 技术专区
热固性塑料注射成型工艺流程
文章出处:精久机械     人气:1013     发表时间:2017-10-12

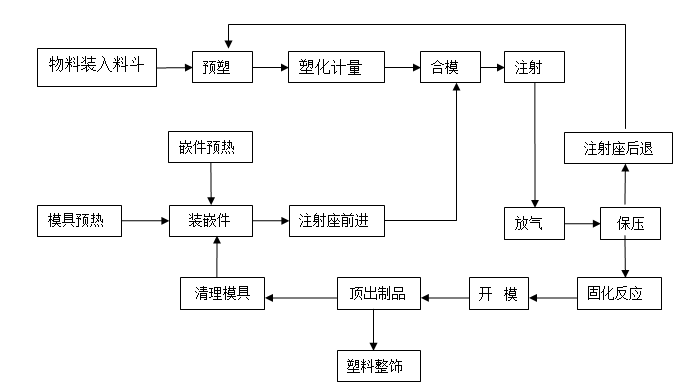

热固性塑料的注射成型工艺流程如图5-4所示。


  由图5-4可知,热固性塑料的注射成型可按以下6个步骤进行:

  1)供料  料斗中的热固性注射料靠自重落入机筒中的螺槽内。一般热固性注射料为粉末状,容易在料斗中产生“架桥”现象,因此最好使用颗粒状物料,

  2)预塑化  落入螺槽内的注射料在螺杆旋转的同时向前推移,在推移过程中,物料在机筒外加热和螺杆旋转产生的摩擦热共同作用下,软化、熔融,达到预塑化目的。

  3)计量  螺杆不断把自己熔融的物料向喷嘴推移,同时在熔融物料反作用力的作用下,螺杆向后退缩,当集聚到一次注射量时,螺杆后退触及限位开关而停止旋转,被推到机筒前端的熔融料暂停前进,等待注射。

  4)注射及保压  预塑完成后,模具闭合,螺杆在压力作用下前进,熔体从喷嘴射出,经模具的主浇口、主流道、分流道、分浇口等注入模具型腔,直到全部充满型腔为止。

  熔融的预塑料在高压下,调整流经截面很小的喷嘴、流道时会产生很大的摩擦热,使熔体的温度从7090℃迅速升至130℃左右,达到临界固化状态,也是流动性的最佳转化点。此时,注射料的物理变化和化学反应同时进行,以物理变化为主,注射压力可高达120240MPa,注射速度为34.5m/s

  注射完毕立即进入保压状态,保压有两个目的:一是补缩,二是保证制品结构密实。保压结束后延迟一般时间待物料完全固化,制品定型。

  在注射过程中,注射速度应尽量快些,以便能从喷嘴、流道处获得更多的摩擦热,注射时间一般设为310s.

  5)固化成型  130℃左右的熔体高速进入型腔后,由于模具温度较高,为170180℃,化学反应迅速进行,使热固性树脂分子间相互缩合、交联成体型结构。经一般时间的保温、保压后即固化定。固化时间与制品厚度有关,一般为13min,快速固化料为0.52min

  6)取出制品  固化定型后,即可打开模具取出制品。利用固化反应和取制品的时间,螺杆旋转,开始预塑,为下一模注射作准备。

5.3.2  热固性塑料注射成型工艺条件分析

  热固性塑料注射成型工艺包括温度(机筒温度、模具温度)、压力(注射压力及背压)、成型周期(注射时间、保压时间和固化时间)三方面的内容,下面分别加以分析。


挤出机螺杆料筒生产厂家,注塑机法兰射嘴定制加工,双合金螺杆修复价格,注塑机螺杆制造
版权所有:深圳市精久机械有限公司  粤ICP备13073362号
地址:深圳市龙岗区横岗街道四联社区228工业区第4栋厂房  邮编:518115
电话:0755-0755-28636915  传真:0755-28636980
汪先生:13509680662  邮箱:jj@jingjiusz.com
友情连接:
便携式污泥浓度计 压铸模温机 路沿石模具 金杯电缆  三相电能表现场校验仪 免维护旋转补偿器 高端研究级红外 石墨烯 净水器十大品牌 净水器十大品牌 缓蚀阻垢剂 齿条 广州颗粒自动包装机 热真空试验箱 快递袋吹膜机 水性防锈剂 无砂管 周口电机 抽屉滑轨寿命试验机 箱包检测设备 继电保护试验箱 电热板 百度 精酿啤酒设备 高精度隔膜泵 uv光解除臭 高频疲劳试验机  衬氟阀门  自力式调节阀 二次构造柱泵 聚丙烯酰胺生产厂家 管式炉 石材雕刻机厂家 铁屑粉碎
展开
  • 电话咨询

  • 0755-28636915
官方二维码
