中文  |  English
技术专区
相关资讯
当前位置:首页 » 技术专区 » 技术专区
改性聚苯醚轿车仪表前盖如何注射成型?
文章出处:精久机械     人气:2383     发表时间:2016-11-18

   (1) 选材。改性聚苯醚(MPPO)作为通用工程塑料,因具有较高的强度、高韧性、刚度大、蠕变小、自熄、低吸水性、较高的耐热性、优良的尺寸稳定性和良好的电绝缘性等特点,广泛应用于汽车工业。由中国科学院研究研制的MPPO性能指标见表5-27

5-27   MPPO的性能指标

项目

熔体流动速

/(g/10min)

拉伸强度/

MPa

断裂伸长

/%

弯曲强度

/MPa

弯曲模量

/MPa

热变形

/

悬臂梁冲击强度

(23)/(J/m)

指标

3.4

60

40

97

3020

108

60



   2)主要成型设备及模具。XSZY1000A型注射机,21型电热鼓风干燥箱,仪表前盖注射模具。

   3)制备工艺。

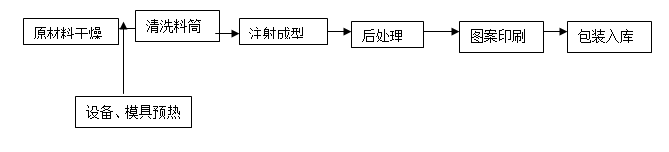

   ①工艺流程如下所示。

②注射成型条件见表5-28.

5-28   MPPO注射成型工艺条件

项目

模具温度/

料筒温度/

喷嘴温度/

注射压力

/MPa

锁模力/

  kN

螺杆转速/

(r/min)

成型周期

/s

数值

   80

185

215

230

 220

  110

 1200

  60

  90



   4)注意事项。

   ①模温。改性聚苯醚属无定形塑料,熔融黏度较高。模温太低,会减慢充模速度,使物料熔接不好,进而影响产品质量,因此需要采用较高的模温。同时提高模温可以调整制品的冷却速率使之均匀一致,防止因温差太大而产生凹痕及内应力大等缺陷。

   ②料筒温度。改性聚苯醚是由聚苯醚、聚苯乙烯及助剂通过双螺杆挤出机共混改性而成的,料筒温度设置较低,一方面是由于国产助剂热稳定性较差,另一方面可防止物料在最初获得太多的剪切摩擦热,在均化段发生分解。当料筒温度大于230℃时,制品表面会产生银丝;当温度太低时,又因物料黏度太大,形成制品不足现象。实验表明,料筒[敏感词]温度控制在220230℃时,成型的制品各项性能均良好。

   ③压力。处于黏流态的改性聚苯醚熔融黏度较高,同时,仪表前盖模具采用的又是潜伏式浇口,所以需要较大的注射压力,并将保压压力设置为零,其目的是减少物料在料筒中的停留时间,防止物料过热分释放小分子气体,从而影响产品质量。此外,MPPO具有优良的尺寸稳定性和较小的蠕变性,所以不会因取消估压而影响产品的形状尺寸。




挤出机螺杆料筒生产厂家,注塑机法兰射嘴定制加工,双合金螺杆修复价格,注塑机螺杆制造
版权所有:深圳市精久机械有限公司  粤ICP备13073362号
地址:深圳市龙岗区横岗街道四联社区228工业区第4栋厂房  邮编:518115
电话:0755-0755-28636915  传真:0755-28636980
汪先生:13509680662  邮箱:jj@jingjiusz.com
友情连接:
展开
  • 电话咨询

  • 0755-28636915
官方二维码
